SUB BAB 5.27 Computer Analysis

[menuju akhir]


 1. Pendahuluan [kembali]

Konsep dasar analisis komputer (PSpice untuk Windows) adalah penggunaan perangkat lunak simulasi sirkuit elektronik untuk memodelkan, menganalisis, dan memvalidasi kinerja suatu rangkaian sebelum implementasi fisiknya. PSpice memungkinkan pengguna untuk merancang dan mensimulasikan berbagai jenis sirkuit, termasuk penguat, filter, dan rangkaian daya, dengan memasukkan nilai komponen, sinyal input, dan parameter lainnya. Dengan menggunakan model matematis dari komponen elektronik yang tepat, PSpice dapat menghasilkan prediksi tentang perilaku sirkuit dalam berbagai kondisi, seperti respons frekuensi, tegangan, arus, dan daya. Analisis ini membantu insinyur elektronik dalam mengidentifikasi masalah potensial, memperbaiki desain, dan mengoptimalkan kinerja rangkaian sebelum produksi massal, menghemat waktu dan biaya pengembangan produk.

2. Tujuan [kembali]

  • Untuk memenuhi tugas mata kuliah elektronika
  • Mengetahui apa itu Pspice Windows
  • Dapat mengaplikasikan Pspice Windows

3. Alat dan Bahan [kembali]

BAHAN :

  • Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda.
  • Resistor
Resistor atau penghambat merupakan komponen elektronik yang memiliki dua pin dan dirancang untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin di mana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.
  • Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal.
  • Kapasitor
Kapasitor adalah komponen listrik yang digunakan untuk menyimpan muatan listrik. Bahan penyusun kapasitor yaitu dua keping atau dua lembaran penghantar listrik yang dipisahkan menggunakan isolator listrik berupa bahan dielektrik.Kapasitor polar memiliki polaritas pada kedua kakinya yaitu polaritas positif (+) dan polaritas negatif (-) dan termasuk dalam kelompok kapasitor yang memiliki nilai kapasitas yang tetap dan memiliki nilai kapasitas yang besar (biasanya uF).
  • Ground


Ground pada elektronika adalah sebuah titik referensi yang umumnya digunakan sebagai referensi nol atau titik awal untuk sebuah sirkuit elektronika. Ground adalah titik yang digunakan sebagai referensi untuk semua sinyal listrik dalam sebuah rangkaian elektronika.

ALAT :
  • Osiloskop
Osiloskop adalah alat ukur elektronika yang fungsinya memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari. Pada osiloskop dilengkapi dengan tabung sinar katode. Kemudian peranti pemancar elektron akan memproyeksikan sorotan elektron ke layar tabung sinar katode.

4. Dasar Teori [kembali]

BJT Voltage-Divider Configuration

Salah satu cara untuk membiaskan transistor BJT adalah metode yang disebut bias pembagi tegangan. Konfigurasi pembagi tegangan ini adalah metode pembiasan transistor yang paling banyak digunakan, karena dioda emitor dari transistor dipanjar maju oleh tegangan yang jatuh pada resistor



Pada Gambar 5.139 , ditemukan bahwa kapasitor CE pada dasarnya akan berada dalam keadaan hubung singkat pada 10 kHz, tegangan dari kolektor ke ground sama dengan yang melewati terminal output dari transistor. Hasilnya adalah bentuk gelombang dari Gambar 5.141 yang memiliki nilai rata-rata sekitar 13,45 V, yang sesuai persis dengan tingkat bias tegangan kolektor pada Gambar. 5.139.

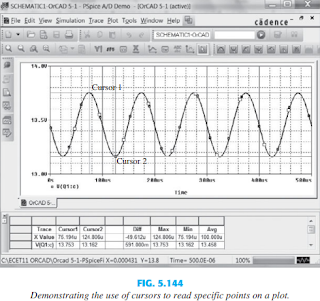

Menggunakan skala grafik, kita melihat bahwa nilai puncak-ke-puncak dari kurva kira-kira  13,76 V - 13,16 V = 0,6 V = 600 mV, menghasilkan nilai puncak 300 mV. Karena Sinyal 1-mV diterapkan, gain adalah 300, atau sangat dekat dengan solusi kalkulator 296,1.





Voltage-Divider Configuration—Controlled Source Substitution
Konfigurasi Pembagi Tegangan Substitusi Sumber

Terkendali Hasil yang diperoleh untuk analisa apapun menggunakan transistor yang ada di list pspice akan selalu ada yang berbeda dengan yang didapatkan dengan model setara yang hanya menyertakan efek dari beta dan r e . Ini jelas ditunjukkan untuk jaringan Gambar. 5.139. Jika solusi yang diinginkan terbatas pada perkiraan model yang digunakan dalam perhitungan tangan, maka transistor harus direpresentasikan dengan model seperti pada Gambar 5.145.

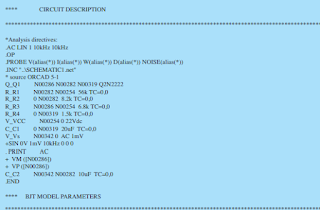

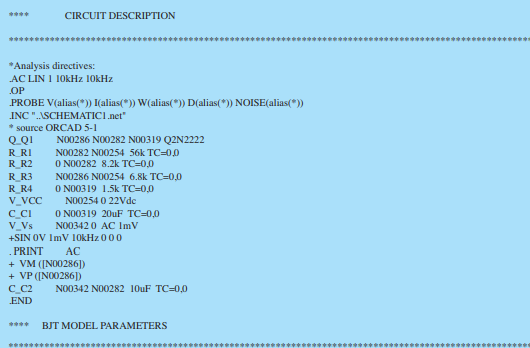

Sebuah simulasi dan level dc dari Gambar 5.146 muncul. Level dc tidak cocok hasil sebelumnya karena jaringan adalah campuran parameter dc dan ac. Setara model tersubstitusi pada Gambar 5.146 merupakan representasi dari transistor dalam kondisi ac,bukan kondisi biasing dc. Ketika paket perangkat lunak menganalisis jaringan dari ac sudut pandang itu akan bekerja dengan ac setara dengan Gambar. 5.146 , yang tidak termasuk dc parameter. File Keluaran akan mengungkapkan bahwa tegangan kolektor keluaran adalah 368,3 mV, atau keuntungan 368,3, pada dasarnya sama persis dengan solusi tulisan tangan 368,76.  Itu efek r o dapat dimasukkan dengan hanya menempatkan resistor secara paralel dengan yang dikontrol sumber.

Darlington Configuration


Collector Feedback Configuration

Darlington Configuration

5. Percobaan [kembali]

    a). Prosedur

  1. Siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus.
  2. Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
  3. Tepatkan posisi letak nya dengan gambar rangkaian.
  4. Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh.
  5. Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja.

    b). Rangkaian simulasi dan Prinsip kerja

1. Gambar rangkaian 5.139

Gambar Rangkaian

Output

Tampilan pada oscilloscop
2. Gambar rangkaian 5.146
Gambar Rangkaian


Output

Tampilan Oscilloscop

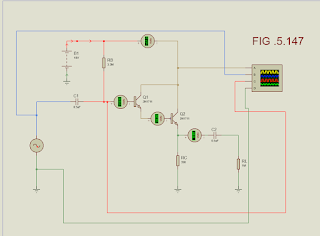

3. Gambar rangkaian 5.147


Gambar Rangkaian

 Output
Tampilan pada Osculloscop

4. Gambar rangkaian 5.148
Gambar Rangkaian

Output



Tampilan pada Oscilloscop




5. Gambar rangkaian 5.149

Gambar Rangkaian

Output

Tampilan pada Oscilloscop

    c).  Video simulasi
